平面回轉篩的概述
奧創機械
2024-03-14 14:51:34
0次
平面回轉篩的特點：
1、整體強度高，平面回轉運行平穩、產量大，清理分級效果好；
2、萬向節吊桿懸吊篩體，保險可靠，故障率低；
3、進料箱內勻料裝置，物料均勻鋪滿篩面，保證篩分及分級效率;
4、金屬篩網強度、剛度高，篩面平整；
5、篩網縱向壓緊、垂直壓緊，壓緊密封雙重作用；篩網橫向水平壓緊，調整篩網橫向位置及水平壓緊雙重作用；
6、篩網裝取方便簡單；
7、傳動模塊化結構，整體換裝，節約維修時間；
平面回轉篩的主要結構及工作原理：
平面回轉旋振篩主要由機架、篩體、傳動裝置、吊掛裝置、進料箱、出料箱、篩網等組成。平面回轉旋振篩是平面回轉運動軌跡的清理設備。利用物料與雜質在粒度上的差異，配備適當?shù)暮Y孔和篩板，在篩體往復回轉運動下達到物料與雜質分離或物料與物料分級的目的。
平面回轉篩的篩分原理及流程：

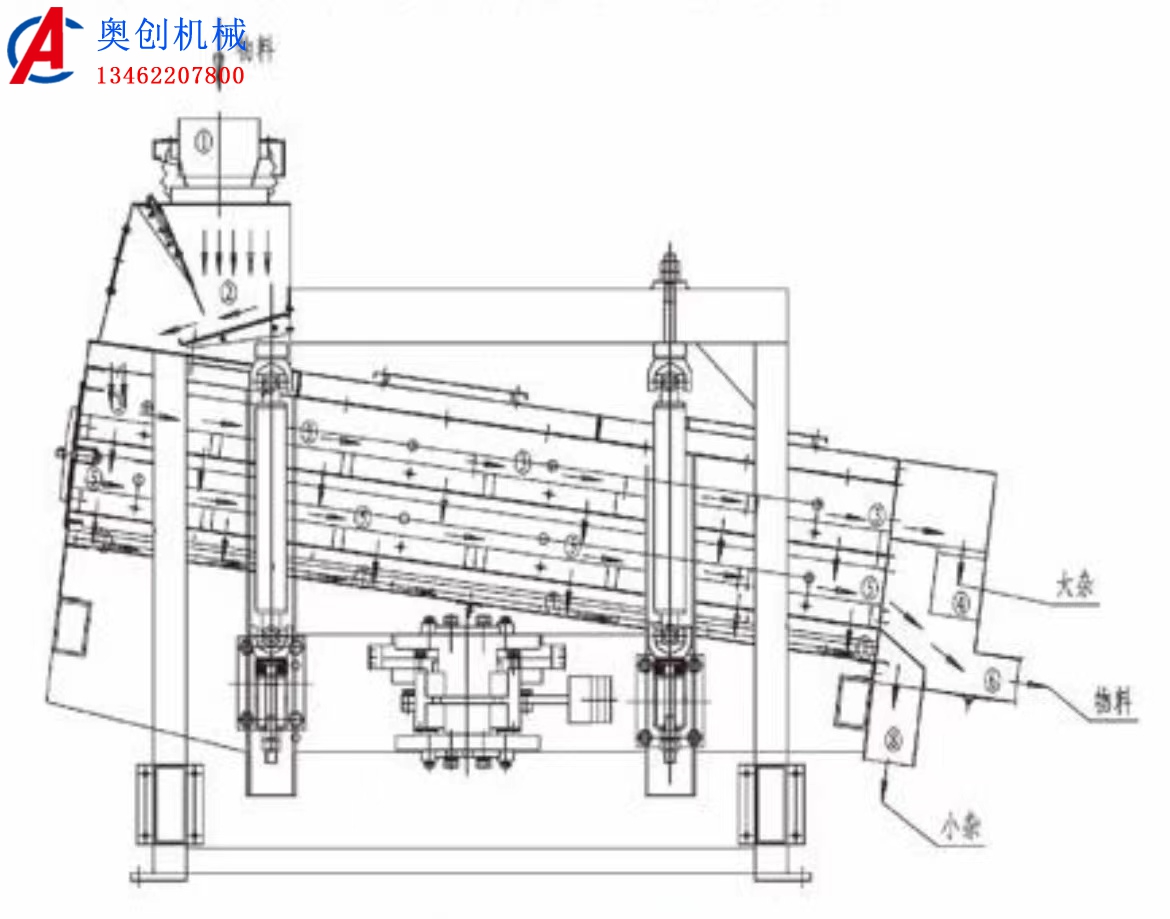

物料從進料口⑨進入，經分料裝置②勻料，將物料送入到篩體內第一層篩面③，在篩體平面回轉運動作用下，物料貼著第一層篩面③向后推進，同時小于第一層篩孔的物料不斷落向第二層篩面⑤，第二層篩面⑤上物料貼著篩面向后推進，小于第二層篩孔的雜質或物料不斷落向底板◎，第一層篩面③上的大雜或物料、第二層篩面⑤上物料、底板⑦上的小雜不斷向后推進，在出料箱分離出大雜④、物料◎、小雜⑧，從而完成物料的清理或分級過程。
