礦山重型鏈板給料機
礦山重型鏈板給料機介紹
礦山重型鏈板給料機也叫板喂機和板礦機，板式給礦機是自動化礦山設備的一種，選礦生產線中得到了廣泛的應用，主要用于從儲料倉往破碎、運輸、選礦等設備作均勻連續給料。在國內礦山開采行業中，礦山重型鏈板給料機作為較主要的給料設備已經有了比較完善的生產工藝，也是整個選礦生產線中實現自動化選礦的優勢所在。隨著礦山設備行業不斷加大的技術投入，整個選礦生產線設備的快速升級，給料機械在整個礦山選礦中占據著重要的地位，在國內給料設備市場上保持了快速增長的份額，目前對于給料設備的需求極在不斷增加中。

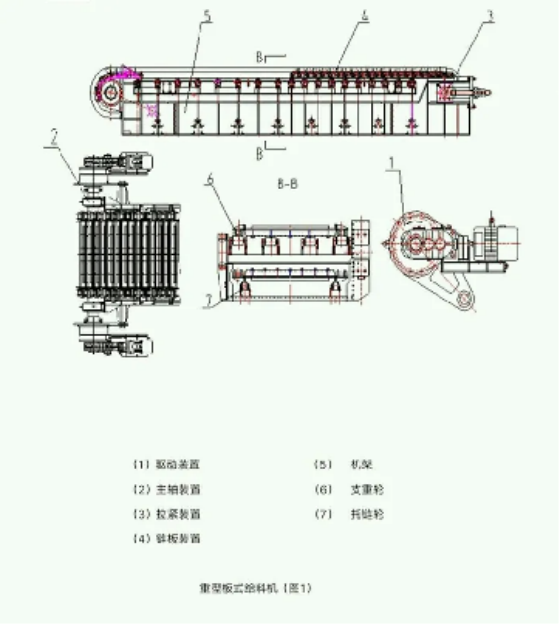

礦山重型鏈板給料機結構圖
該機主要用于具有一定倉壓的料倉和漏斗下面，將各種大容量物料短距離均勻、連續的輸送給各種破碎、篩分和運輸設備特別是用在初破以下更為合適。它不僅適合處理粗粒物料，對細粒物料也同樣適應。可在惡劣的環境中完成繁重的工作，對物料的粒度成分的變化，給料量均勻準確可靠。在使用中不允許卸空物料及大塊物料直接沖擊鏈板表面。
礦山重型鏈板給料機特點
1、選用F2系列變頻調速電動機與行星齒輪減速機減速傳動，簡化了結構，提高了傳動效率。通過變頻調速裝置可實現喂料量的平穩調節，功率配置和恒轉矩輸出適應了負載起動、來料多變的工況，使配套設備受料均勻，工作平穩，有利于實現系統自動化，較大范圍的滿足不同生產量要求的需要。
2、主軸與軸承采用退卸套聯接，方便裝卸和檢修。
3、主動鏈輪采用拆卸式輪齒塊，鏈條采用推土機用履帶鏈軌，運行安全可靠，承載能力高。采用全新的輸送槽板設計，鋼性好，耐沖擊、密閉性能好，無漏料、撒料、跑偏等現象。
4、槽板的支承結構采用滾輪和路軌支承結構，剛度大、耐沖擊、運行阻力小，能減緩物料對槽板的沖擊，延長槽板使用壽命；提高整機使用壽命。
5、尾部拉緊裝置設有彈簧裝置、滑動軸承座，能減緩鏈條沖擊載荷，延長鏈條使用壽命。
6、根據現場實際情況，可選用水平或采用大支腳落地，減少土建，傾角可達25°。
礦山重型鏈板給料機技術參數
型號 | 鏈板寬度 | 鏈板軸距 | 最大給料粒度 | 最大給料能力 | 電機功率 |
BW1250×6 | 1250 | 6000 | 650 | 150 | 15 |
BW1400×8 | 1400 | 8000 | 750 | 250 | 18.5 |
BW1600×9 | 1600 | 9000 | 900 | 350 | 30 |
BW1800×9 | 1800 | 9000 | 1050 | 500 | 37 |
BW2000×10 | 2000 | 10000 | 1100 | 680 | 45 |
BW2200×10 | 2200 | 10000 | 1250 | 800 | 55 |
BW2400×12 | 2400 | 12000 | 1600 | 1000 | 2×55 |
